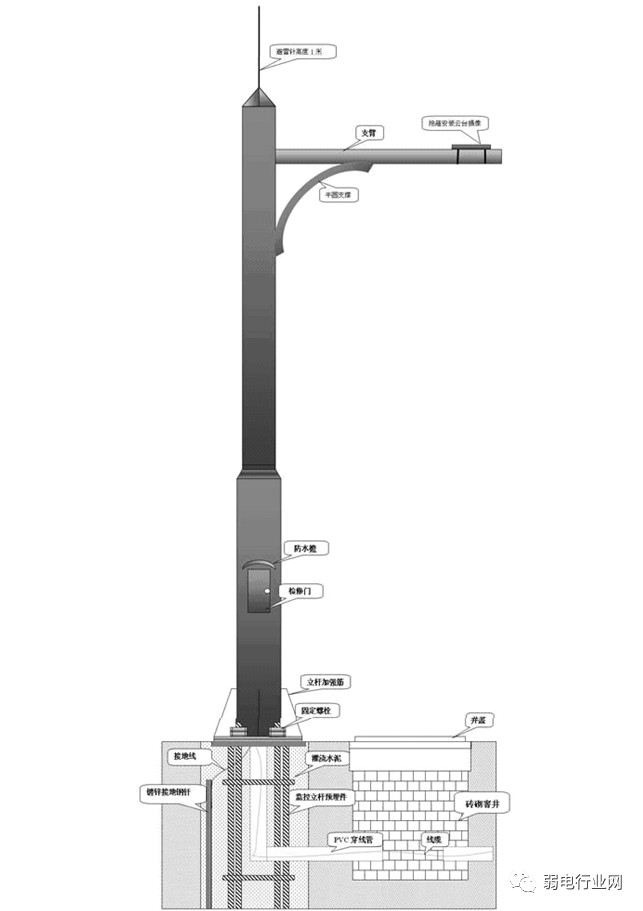

一般的室外監控立桿均按高5米橫臂0.6米，來進行制作,立桿基礎深度不低于1.2米，基礎直徑大于0.8米，采用混凝土灌筑，以確保立桿的牢固度。橫臂每增加1米，立桿基礎相應地增加0.4米。遇軟土質施工時基礎加深0.4 米。

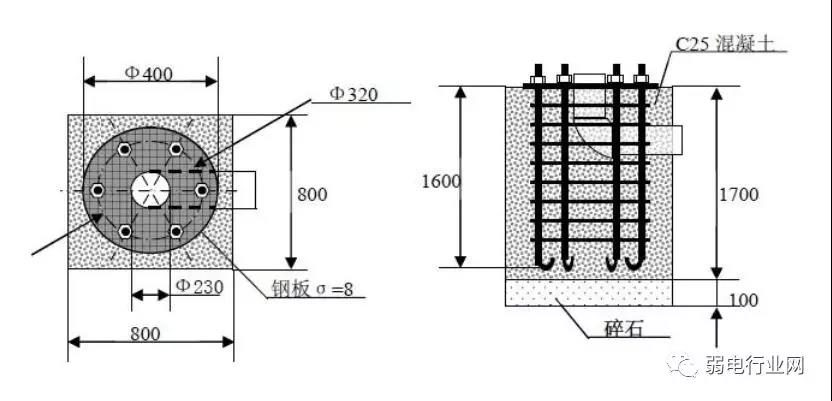

一、立桿基礎用途：固定攝像桿；
基礎結構、尺寸：如圖所示；
基礎型號：由所需固定的攝像桿型號確定；  制作要求：a、應符合現行國家標準《電氣裝置安裝工程電纜線路施工及驗收規范》的有關規定；
b、基礎與窨井之間應有穿線管，且放置鐵絲；
c、基礎鋼板上鋼筋按M20 標準攻絲，配鍍鋅螺絲兩個、平光墊圈和彈簧墊圈各一個。

材料：8mm 鋼板、20mm 鋼筋、C25 混凝土、碎石、2.5 英寸PVVC 彎管；

沒有特殊情況所有監控立桿預埋件混凝土為C25砼，所配鋼筋符合國標及受風要求。其中水泥為425號普通硅酸鹽水泥，混凝土的配比和最小水泥用量應符合GBJ204-83的規定。監控立桿預埋件基礎混凝土澆搗必須密實，禁止混凝土有空鼓。

注意事項：
1、基礎的鋼筋籠應臨時固定，同時確保鋼筋籠的基礎頂板平面水平，即用水平尺在基礎頂板垂直兩個方向測量，觀察其氣泡必須居中。監控立桿基礎的混凝土澆注面平整度小于5mm/m盡量保持立桿預埋件水平。
2、施工時要在預埋管口預先用塑料紙或其它材料封口，以防止混凝土澆搗時混凝土漏入預埋管中，造成預埋管堵塞；基礎澆搗后，基礎面必須要高于地平面5MM～10MM；混凝土必須要養護一段時間，以確保混凝土能達到一定的安裝強度。

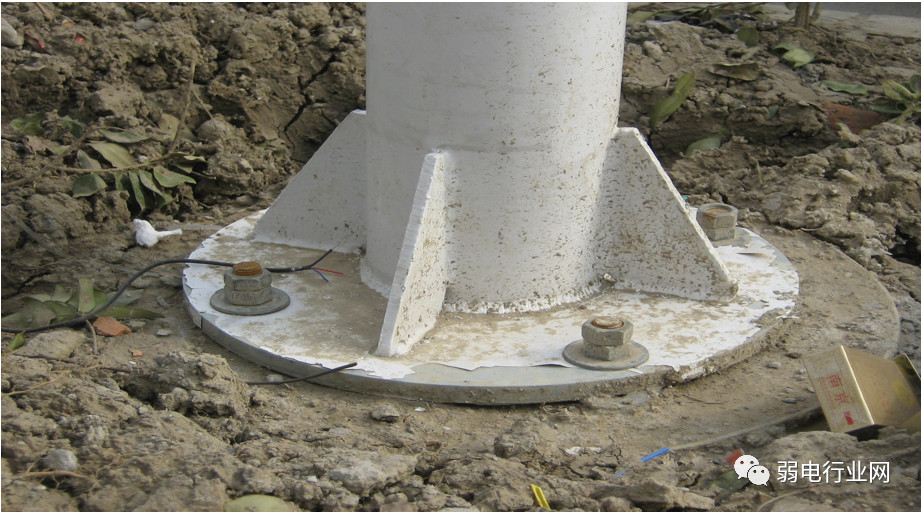

3、預埋件地腳螺栓法蘭盤以上的螺紋包扎良好以防損壞螺紋。根據預埋件安裝圖正確放置監控立桿預埋件，保證支臂桿的伸出方向與行車道或建筑物垂直（或按具體施工要求）。

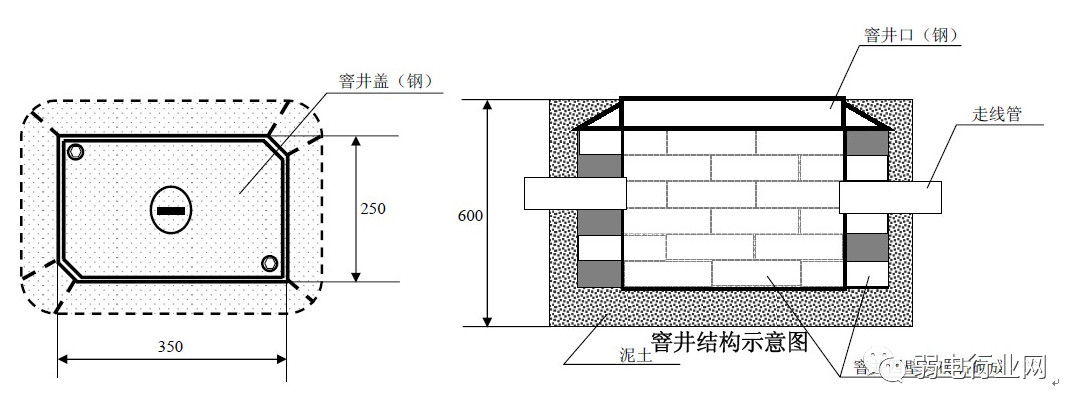

二、窨井制作

桿旁、控制箱旁、電纜拐彎處、電纜管直線長度超過50米時或兩端電纜管不在同一平面相距100mm以上時，必須設置手孔井。手孔井的內圍尺寸一般為500（長）×500（寬）×600（深）MM，用礫石鋪層作為滲水用；手孔井四壁必須抹水泥沙漿。

用途：方便線纜敷設及系統檢測維修；

基礎結構、尺寸：如圖所示。圖中僅標明井深、井高和井寬，其它尺寸由施工方根據現場情況決定；

制作要求：

1、應符合現行國家標準《電氣裝置安裝工程電纜線路施工及驗收規范》的有關規定；
2、窨井密封性能和防水性能良好。
材料：磚石、水泥、鋼板；

三、接地體安裝每一根金屬立桿都必須接地，要求接地體安裝點下方應無任何管道、線纜經過，接地體要求接地電阻小于4Ω；接地體材料為鋼管或扁鋼，各立桿基礎具體數據視現場施工需要為準。、

接地體安裝要求：

A、應符合現行國家標準《電氣裝置安裝工程電纜線路施工及驗收規范》的有關規定；
B、接地體的焊接應采用搭焊，搭焊長度為圓鋼直徑的6 倍；
C、接地體安裝點下方應無任何管道、線纜經過；

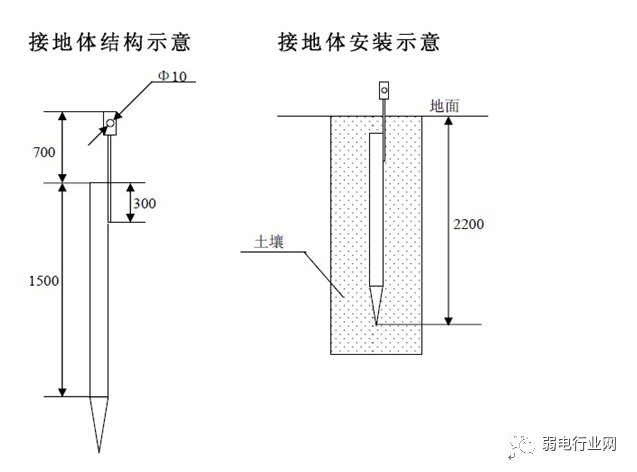

D、接地體安裝深度如《接地體安裝示意圖》所示；
E、接地體安裝完成后，應使用接地搖表測量接地電阻大小，要求接地電阻小于 4Ω。注意雨后不應立即測量電阻。

材料：2.5 英吋鋼管和30*5 扁鋼。

四、線纜管敷設
用途：敷設線纜，防止線纜損傷；
管道路由：按《設備平面布置圖》標注的類型和路由敷設明管、暗管。注意圖中所標明的管徑；
制作要求：1、應符合現行國家標準《電氣裝置安裝工程電纜線路施工及驗收規范》的有關規定； 2、線纜管密封好，防水性能良好；
3、線纜管離地面應不小于0.7 米；
4、線纜管管口應無毛刺和尖銳棱角；
5、線纜管內放置穿線鐵絲。

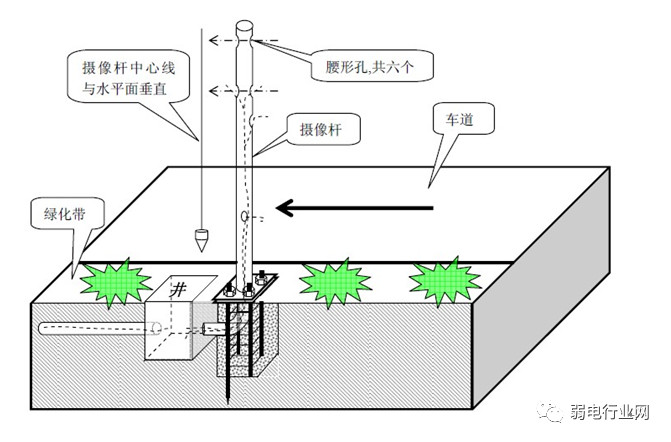

一、桿件安裝
用途：安裝攝像機云臺；
安裝方式：通過基礎螺桿與攝像桿基礎連接固定。

安裝工具：活動扳手；

安裝要求：

1、安裝牢固；
2、攝像桿中心線應與水平面垂直；

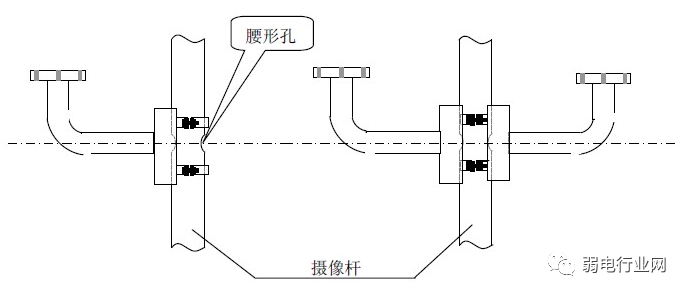

3、攝像桿上成180度角兩腰形孔的中心連線應與道路走向平行；
4、在攝像桿底部窨井到各腰形孔之間放置穿線用鐵絲。

注意事項：

1、監控立桿應采用優質無縫鋼管,立桿鐵制件需采用熱度鋅處理，熱度鋅層符合GB/T9790、GBJ36011 和GB/T11373的規定，厚度不小于65毫米。立桿下端管徑應在140 mm±10mm、上端管徑應在90 mm±5mm，管壁厚度應≥4mm，底盤厚度不小于10mm,表面防腐、設計抗8級臺風。橫支臂部分的材料厚度。

2、當橫支臂長度小于等于5米時，橫支臂部分的材料厚度不小于3mm；當橫支臂長度大于5米時，橫支臂部分的材料厚度不小于5mm,橫支臂部分的小端頭外徑為150mm。

3、控制箱由設備廠家根據所需容量配備，外殼采用優質冷軋鋼板壁厚不小于１.２ｍｍ外表噴室外塑粉并做好防水防盜及散熱。里面配有安裝備板，有安裝抱箍，可以直接固定在桿體上，里面安裝解碼器，防雷器，電源，光端機等。垂直度檢驗：監控立桿直立后，使用經緯儀對桿的兩向垂直度做檢驗垂直度偏差不大于0.5%。

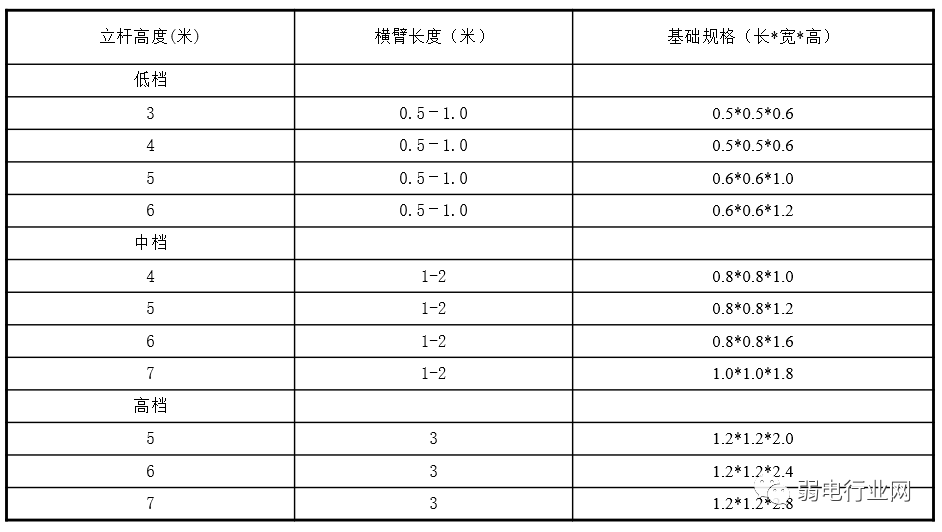

二、立桿基礎規格建議表：有很多朋友提到立桿橫臂的長度與基礎的深度的關系，這里面有個表供大家參考。
